数控铣刀选择指南：立铣刀、圆鼻刀、球头刀、机夹刀具

先说材料：刀具从高速钢到硬质合金涂层的进化

刀具好不好用，材料是根本。

高速钢

最早被广泛使用的刀具材料。韧性好、不容易崩刃，价格便宜。但硬度和耐热性有限，切削速度上不去，主要用于低速切削、攻丝、铰孔等场景。

现在的数控铣削开粗，基本不用高速钢整体铣刀了，但高速钢丝锥、铰刀仍然大量使用。

(高速钢铣刀)

硬质合金

硬度远高于高速钢，耐热性好，可以在高速下切削。现代数控铣削的主流刀具材料。

分细晶和超细晶——颗粒越细，刀具越硬、越耐磨，但也越脆，韧性越差。精加工用细晶，开粗用颗粒稍粗的，韧性更好。

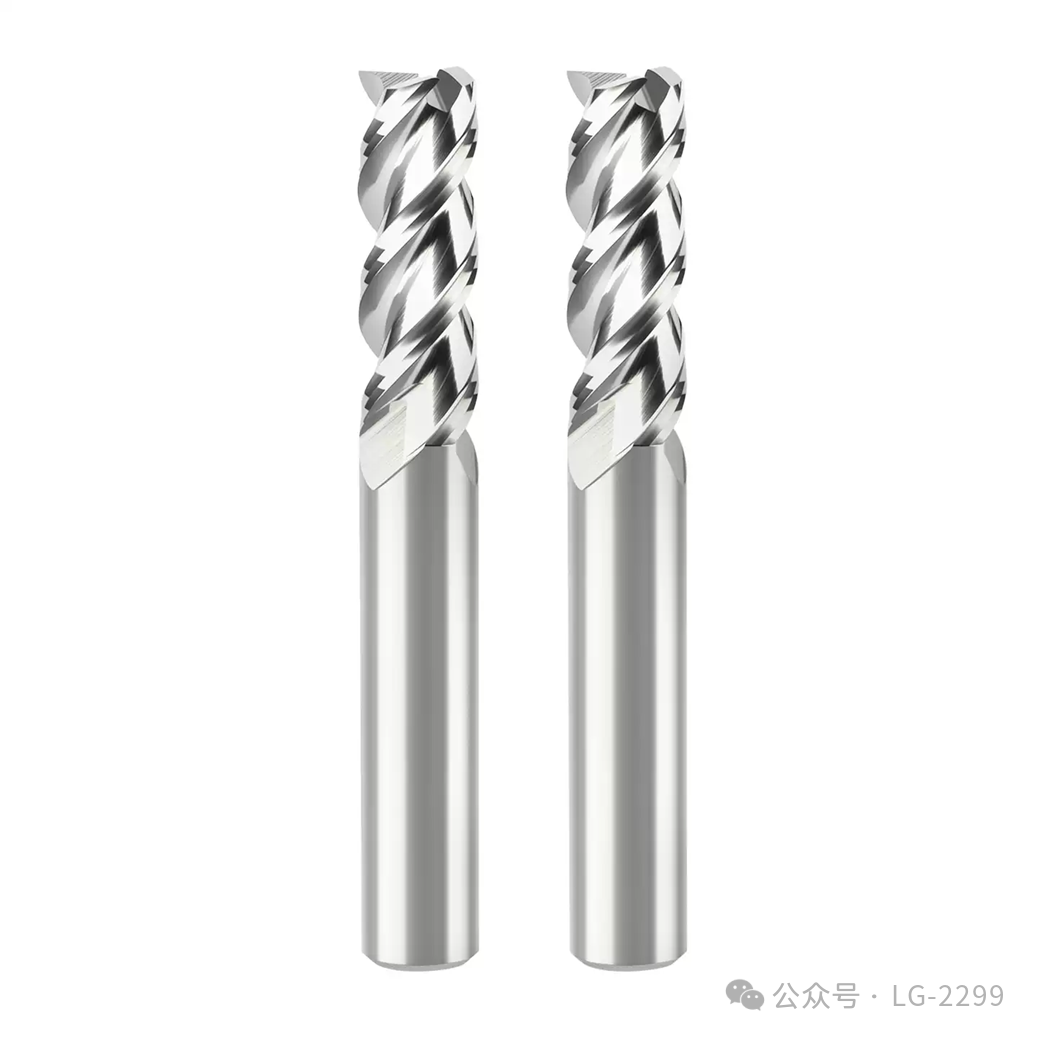

（铝用硬质合金铣刀）

钨钢与硬质合金的关系？

“钨钢”在工业常用语中通常就是“硬质合金”的俗称，二者指同一种材料——以碳化钨（WC）为主要硬质相、钴（Co）等为粘结相的粉末冶金烧结体；但严格冶金学中，“钨钢”曾指含钨的高速钢，易与硬质合金混淆。‌‌

涂层硬质合金

在硬质合金基体上镀一层涂层，大幅提升耐磨性和耐热性。常见涂层：

TiN（氮化钛）是最早的涂层，硬度越约HV2300。抗氧化温度约600℃，性能均衡，性价比高。硬度相对较低，不耐高温，不适合高速或重载切削。

（TiN涂层玉米铣刀）

TiCN（碳氮化钛）在TiN中加入碳，硬度提升至HV3000+。耐高温氧化性一般（约450℃），高温下性能衰减较快，常用于钻头、丝锥和通用铣刀。

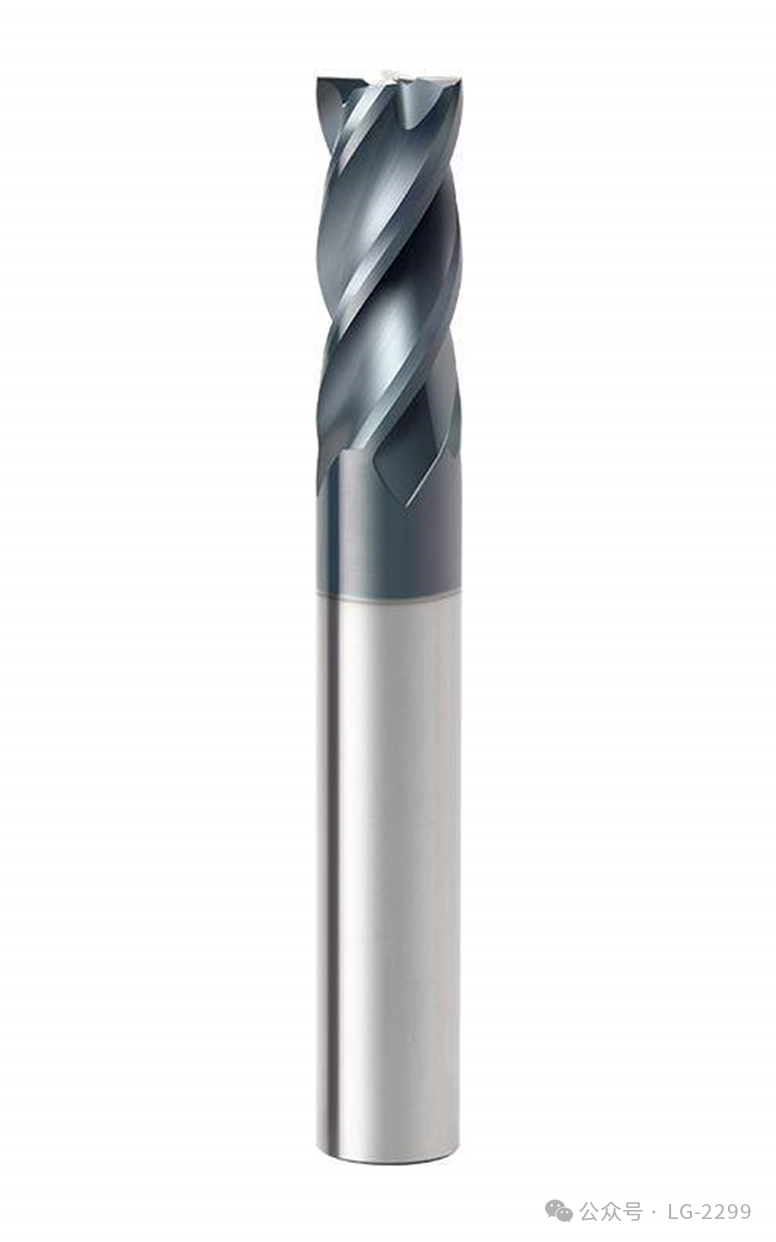

（TiCN涂层硬质合金立铣刀）

TiAlN/AlTiN 现代铣刀的主流选择。耐热温度可达800~900℃，TiAlN：钛含量高，综合性能好，韧性略优。AlTiN：铝含量高（>50%），耐热性和抗氧化性更强，适合更极端的工况。

（TiAlN涂层硬质合金球刀）

（AlTiN涂层硬质合金铣刀）

AlTiSiN（氮化铝钛硅）在 AlTiN 中加入硅（Si），大幅提升了硬度和红硬性。硬度可达3500~4000+，抗氧化温度可达1100~1200℃，对不锈钢、高温合金等粘性材料的抗积屑瘤能力更强，能有效减少“粘刀”现象。

（AlTiSiN涂层硬质合金立铣刀）

AlCrN（氮化铝铬）用铬部分代替钛，进一步提升了抗氧化温度（可达1000℃），在高温下比TiAlN更稳定。

（AlCrN涂层硬质合金立铣刀）

DLC/CVD非铁专家，DLC：硬度高且摩擦系数极低（自润滑），能有效防止铝合金、铜等软材料粘刀，提升表面光洁度。CVD 金刚石：真正的多晶金刚石涂层，硬度接近天然钻石。专门用于高硅铝、碳纤维等极度磨蚀性材料。注意：严禁用于加工钢铁（高温下金刚石会与铁发生化学反应）。

（DLC涂层硬质合金立铣刀）

（CVD涂层硬质合金立铣刀）

以上就是一些常见的刀具涂层，所以我们下次再买铣刀的时候，看见“纳米涂层”“复合涂层”等字眼的时候，不要被这些词汇所迷惑；同时也不要以颜色辨别刀具，每种涂层也可以做成多种颜色，直接问供应商：涂层的化学成分是什么？最高耐热温度是多少？刀具基体的材料牌号是什么？（不过国内大多数刀具商是不提供基体材料类别的，统称“钨钢”，至于钴、钛等含量只有他们自己知道，我看大多数宣传的都是晶粒类型）

一、立铣刀

立铣刀是数控铣削用得最多的刀具，没有之一。平底结构，可以铣平面、铣侧壁、铣轮廓。

根据刃口形状分类：

1. 标准平底立铣刀

刀尖是平的，底刃和侧刃都可以切削。

·        用途：铣平面、铣直壁、铣台阶、轮廓铣

·        注意：平底刀不能全刃深入铣（会损坏底刃），下刀要用斜线插铣或螺旋进刀

2. 粗皮立铣刀（波形刃/玉米铣刀）

刀刃不是光滑的，而是波浪形（类似搓板），每个波峰对应一段切削刃。

·        优点：切削力小、不容易振动、断屑效果好

·        缺点：表面粗糙，只用于开粗，不能精加工

·        典型应用：大余量开粗，特别是有振动风险的深腔

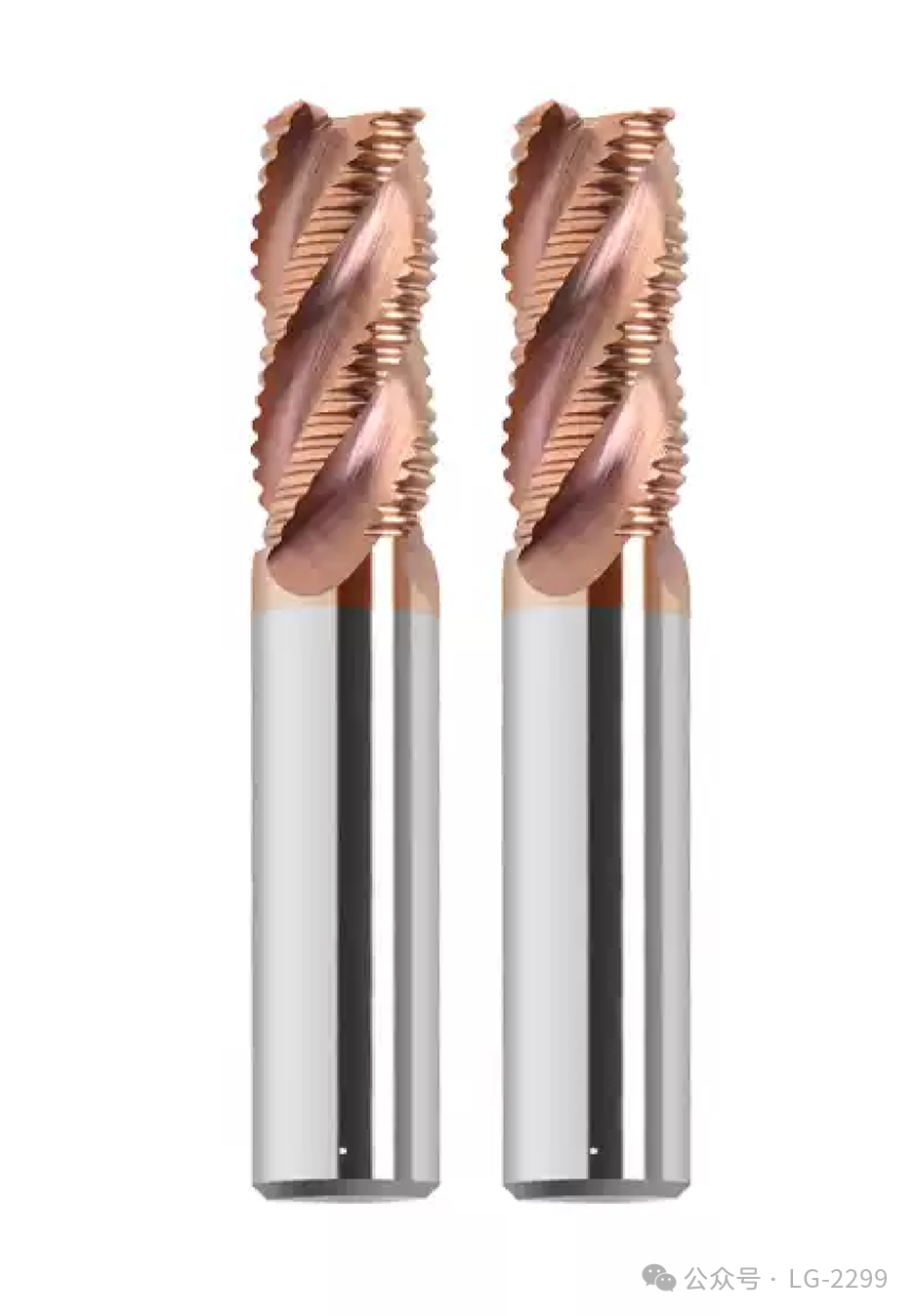

（粗皮硬质合金涂层铣刀）

3. 焊接式立铣刀

刀刃部分（硬质合金）焊接在钢制刀柄上，不是整体硬质合金。

·        优点：比整体硬质合金便宜，直径通常较大（20mm以上）

·        缺点：焊接界面是强度薄弱点，大切深时有折断风险

·        适用：粗加工、直径较大的场合

（焊接硬质合金铣刀）

立铣刀选型要点：

·        加工钢件：推荐4刃，刃数多进给快

·        加工铝合金：推荐2~3刃，排屑槽大，不容易堵屑

·        尽量选短刃版本（悬伸短），只有遇到深腔才用长刃

二、圆鼻刀

圆鼻刀是立铣刀的变体——刀尖不是90°直角，而是一个小圆角（R角），刀底是平的，边缘带R。

常见规格：D10R1、D12R2、D16R3、D20R4（D是直径，R是刀尖圆角半径）。

为什么要有R角？

·        直角刀尖的应力集中严重，切削时容易崩刃（特别是硬材料）

·        R角分散了刀尖受力，耐用性大幅提升

·        精加工时，R角会在底面留下光滑的过渡圆角，零件质量更好

圆鼻刀的典型使用场景：

·        模具型腔开粗和半精：圆鼻刀是模具加工的主力刀具，耐用、效率高

·        曲面半精加工：代替球头刀，因为在较平坦的曲面上，圆鼻刀的效率远高于球头刀

·        大余量开粗（ae≤刀径50%）：圆鼻刀开粗比平底立铣刀更稳定，刃口强度更好

对比立铣刀：

相同直径下，圆鼻刀寿命通常比平底刀长 2～3 倍（取决于工件材料和切削参数），特别是在钢件加工上优势明显。

（圆鼻涂层硬质合金铣刀）

三、球头铣刀

刀尖是半球形，没有平底，只有弧面刃口。

球头刀的核心应用是曲面精加工——凡是带复杂曲面的零件（模具、叶轮、叶片、医疗零件），最后的精加工基本都离不开球头刀。

残余高度的概念

球头刀铣曲面时，刀路之间会留下一排小峰，这些小峰的高度就是残余高度，直接决定了表面粗糙度。

公式：

其中 ae 是行距（刀路间距），R是球头刀半径。

想要残余高度小（表面光），要么：

·        减小行距 ae（但时间更长）

·        换更大的球头刀（但大刀在曲面上有干涉风险）

实际加工中，根据表面粗糙度要求，设置具体的步距。

球头刀的死区问题

球头刀的刀尖正中间（中心点）线速度是零，切削能力最差。

所以球头刀不能在Z=0高度做水平面铣削（刀尖切削，假如你这么干了，你会发现表面质量会很差），要么倾斜工件（3+2定向），要么用前倾角（五轴联动），让刀侧部分切削。这也是五轴加工的优势之一。

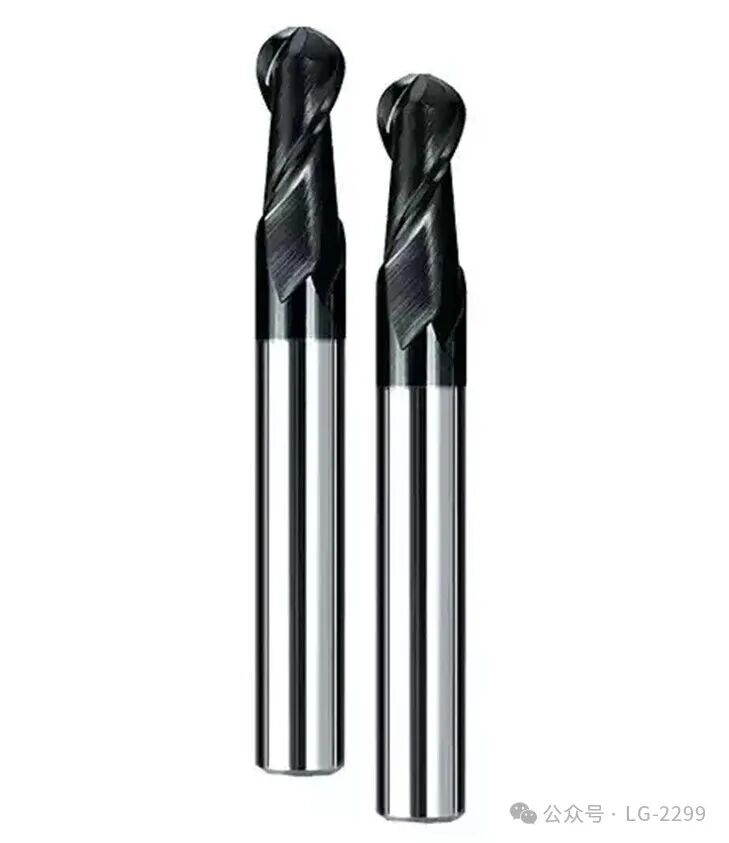

（涂层硬质合金球头铣刀）

四、机夹刀具（可转位刀具）

以上三种都是整体刀具，刀刃磨损后整把刀报废。机夹刀具不同——刀片是单独的，磨损后只换刀片，刀体可以反复使用。

机夹刀具在大直径、高效率加工场景里几乎是唯一选择。在车床中机夹刀片种类繁多，但是在铣床中常用的有以下几款。

常用刀片类型：

1. 方肩铣刀片（90°肩铣）

·        刀片呈方形或近方形，可转位多刃

·        用途：铣90°台肩面、铣平面、侧壁粗加工

·        常见规格：APMT1135（10mm铣刀片）、APMT1604（16mm铣刀片）

2. 快进给铣刀片

·        刀片前角极大（主偏角很小，约10°），切削力绝大部分转为轴向力

·        优点：进给速度极高（每齿进给可达0.8～2.0mm），开粗效率远超普通铣刀

·        缺点：切深浅（只能0.5～2mm切深），不适合侧壁加工

·        典型场景：模具腔体开粗、大面积快速去余量

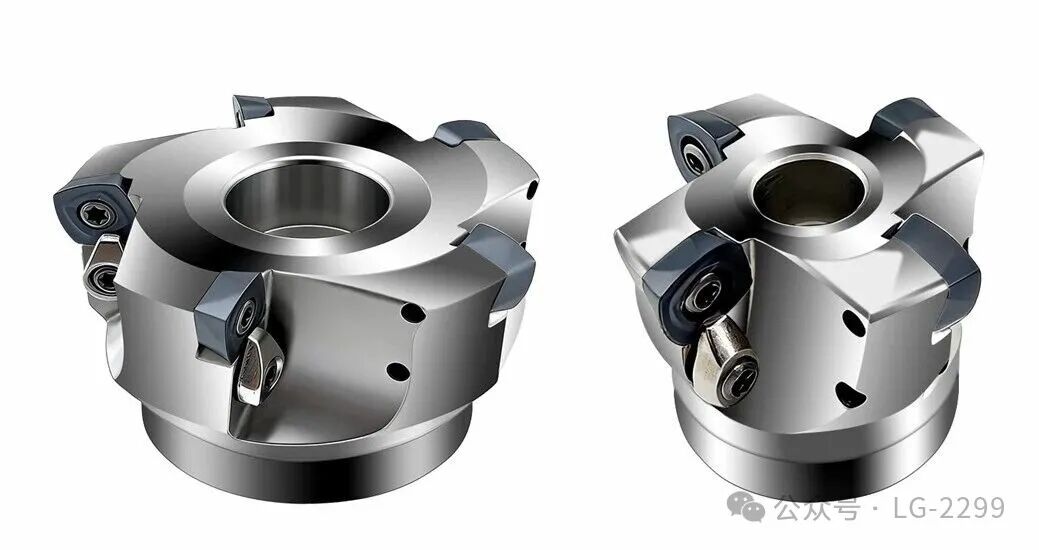

（快进给铣刀盘+刀片）

3. 面铣刀片

·        刀盘直径大（40～200mm），装4～16片刀片

·        用途：铣大平面，效率极高

·        刀片规格：SEEX1204（12mm刀片）、SEEN1203（12mm圆形刀片）

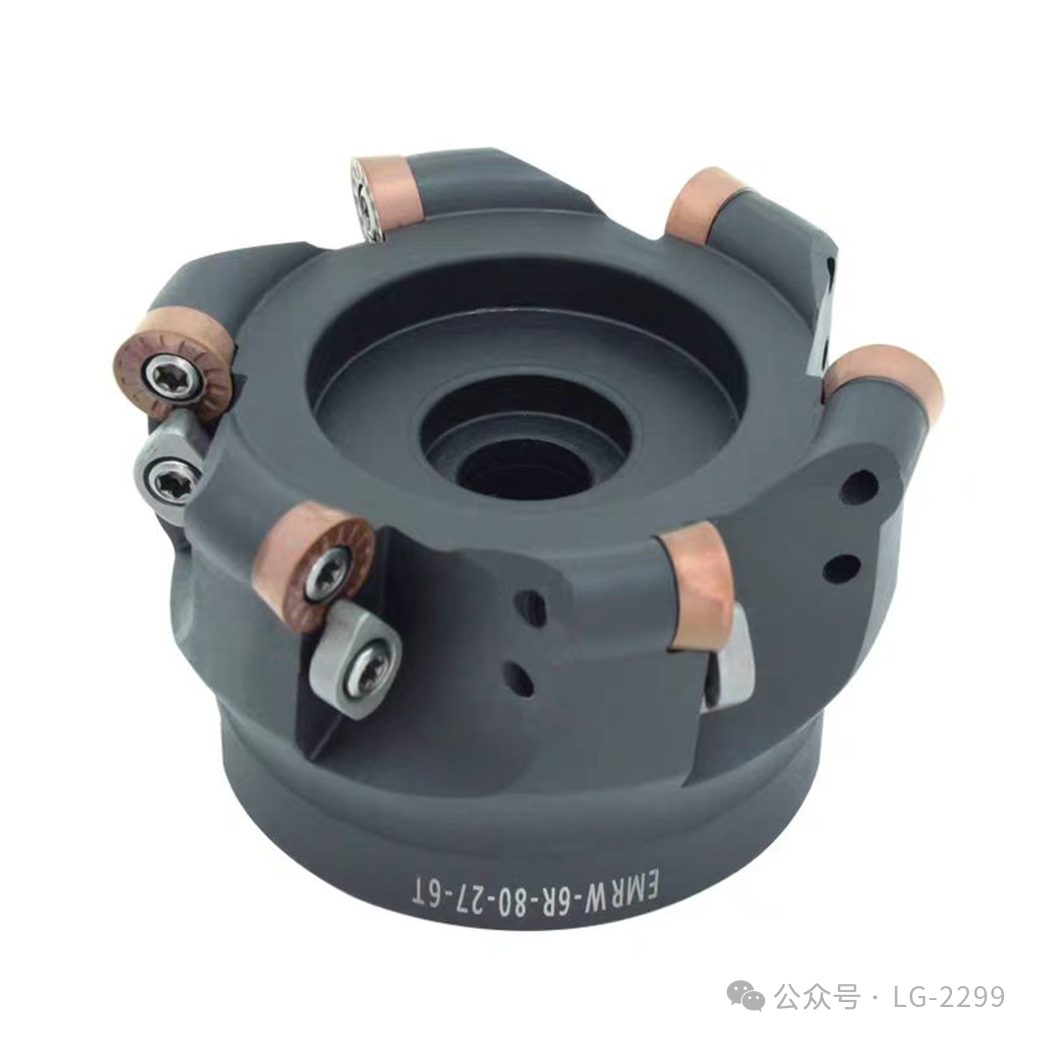

（圆鼻铣刀盘+R6刀片）

4. 金刚石（PCD）刀片

·        硬度极高，耐磨，不容易黏铝

·        专门用于有色金属（铝合金、铜合金）的精加工

·        不能用于钢件（钢会化学侵蚀金刚石）

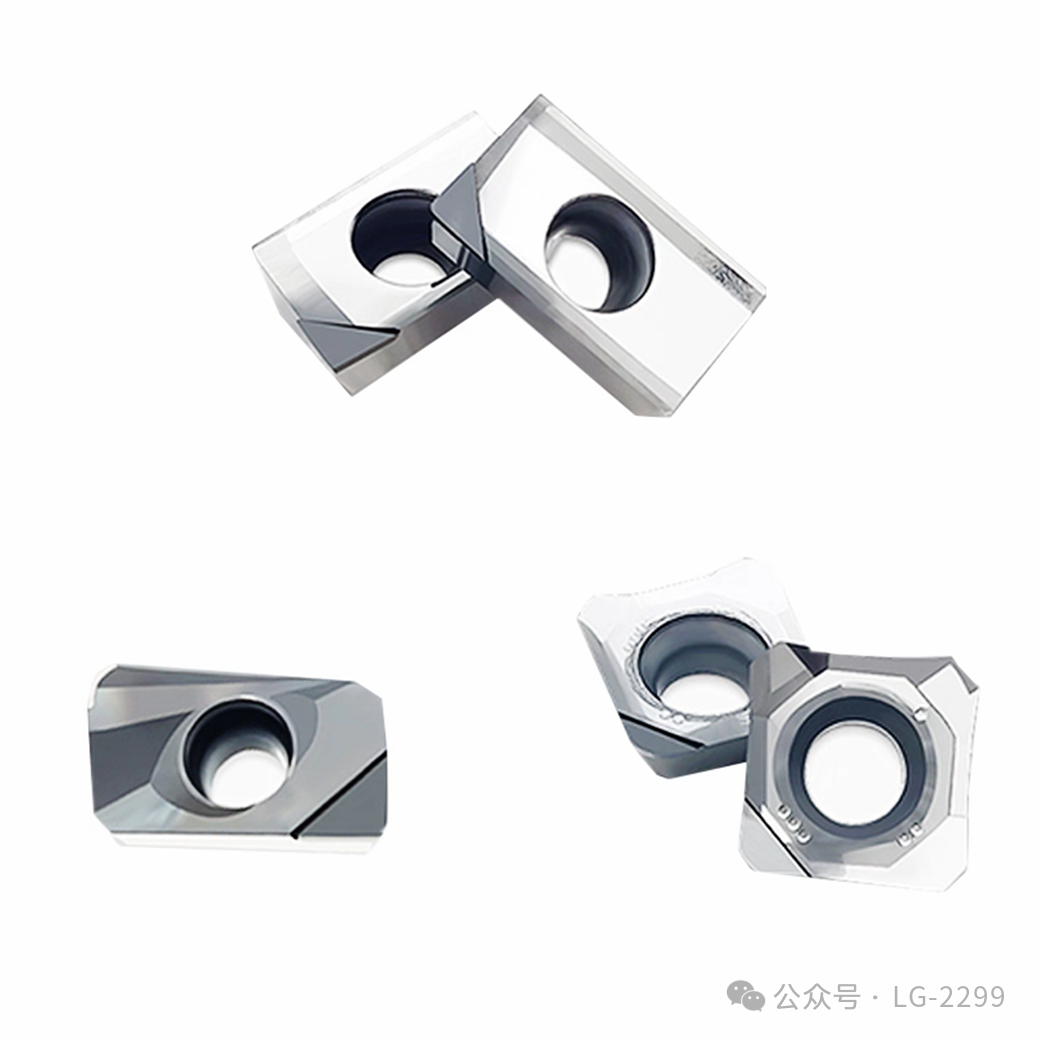

（PCD刀片）

刀片选取原则，首先确认待加工材料种类，每种刀片都标有一个字母，表明可以加工的材料类型，P（钢）、M（不锈钢）、K（铸铁）、N（非铁金属）、S（高温合金）、H（硬材料）

（来源KENNAMETAL刀片加工材料类型）

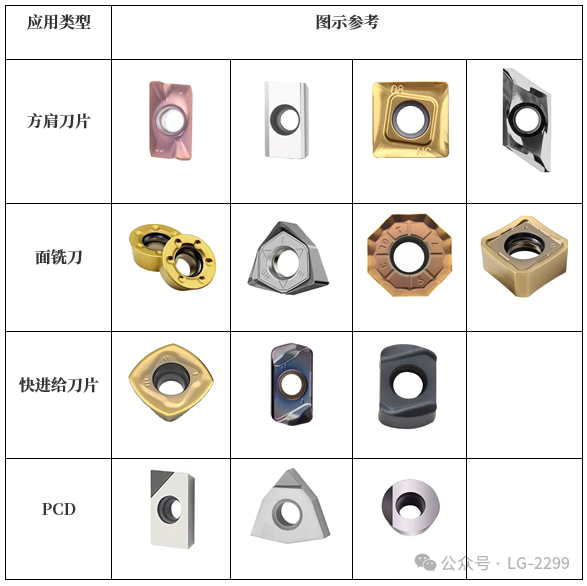

机夹刀具的刀片选用思路：

本篇小结

·        刀具材料：高速钢韧性好但速度低，硬质合金是现代主流，涂层大幅提升寿命

·        立铣刀是最通用的刀具，铣钢选用4刃，铣铝选用2~3刃，优先使用短刃刀具

·        圆鼻刀比平底刀刃口更强，模具开粗和半精加工的首选

·        球头刀用于曲面精加工，步距决定表面质量，刀尖死区问题要靠倾斜加工解决

·        机夹刀具适合大直径高效加工，快进给刀片开粗效率极高，PCD刀片专用于铝合金
